三维微观粗糙度测量仪

测量对象    精密零部件

测量内容    粗糙度Ra、Rz等参数Rpk、RK、Rvk、Mr1、Mr2等网纹各类参数

特点1    符合校准规范

设备符合JJF1105-2003表面粗糙度仪校准规范

特点2    非接触测量

非接触式测量，对工件表面无损伤。

特点3    微米级高精度

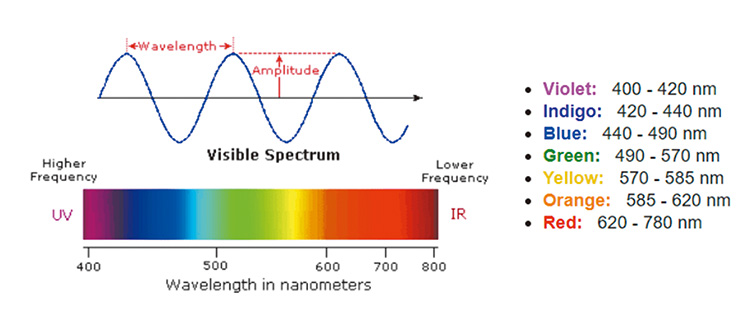

采用光的波长作为测量尺度，三维重建精度高达微米级，为后续粗糙度测量提供准确的数据基础。

特点4    大量程测量

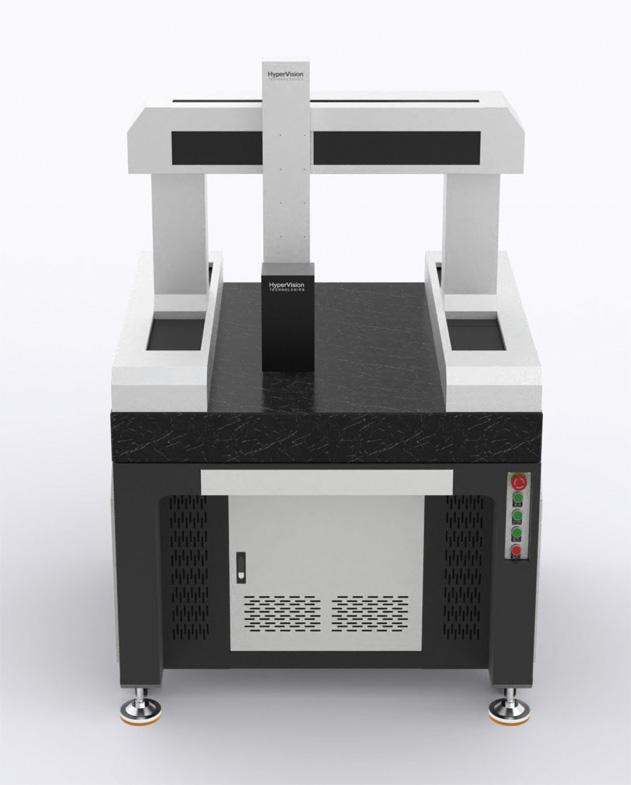

采用XYZ轴高精密大理石平台，支持大量程测量。

特点5    多种扫描路径，适应性强

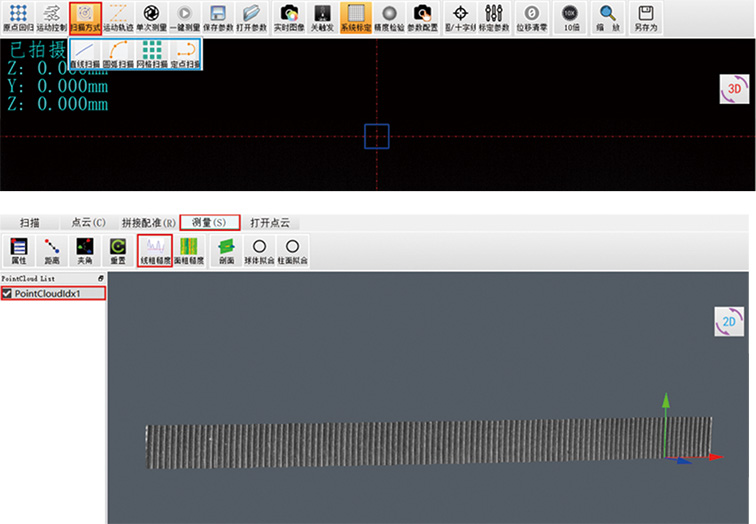

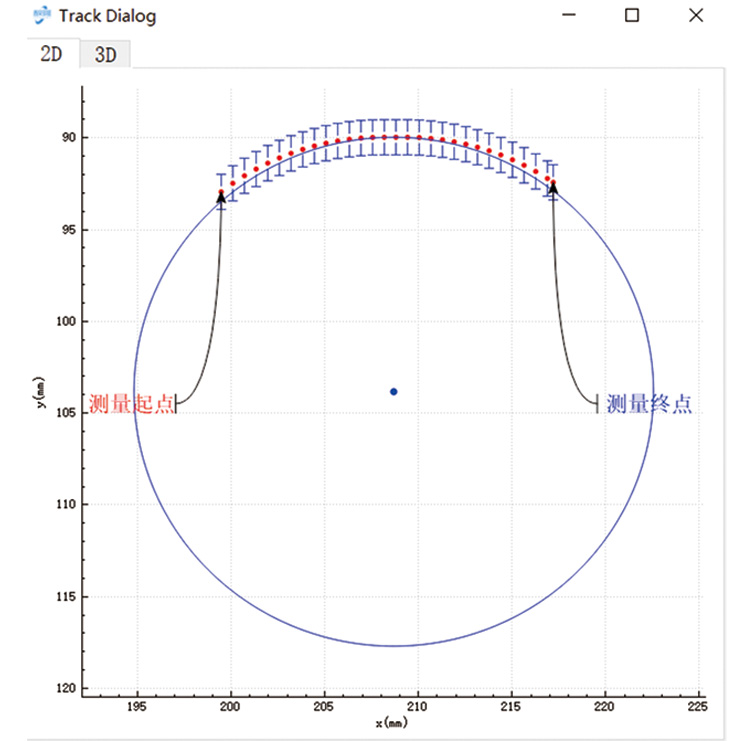

系统具备直线扫描、圆弧扫描、网格扫描、定点扫描等多种扫描路径，可一键获得三维点云数据。

特点6    测量功能多样

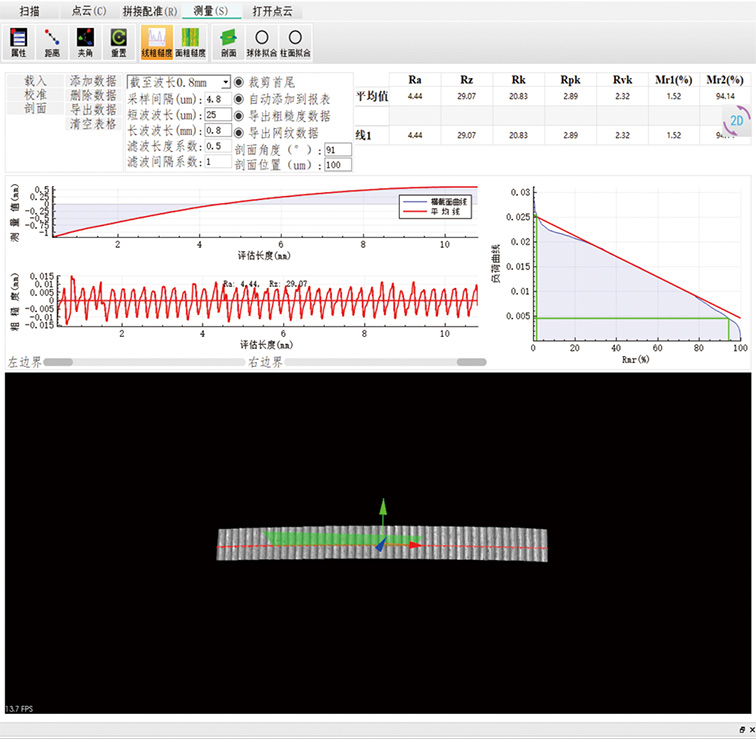

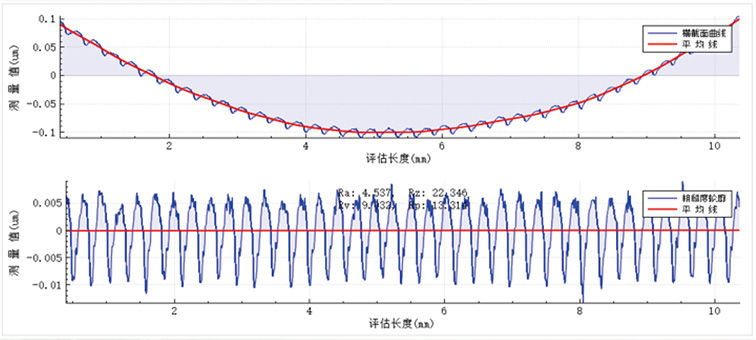

具备测量Rz、Ra等粗糙度参数功能。具备测量Rpk、RK、Rvk、Mr1、Mr2等网纹各类参数功能。具备平面拟合、球面拟合、柱面拟合功能。具备工件三维尺寸测量功能。

特点7    可定制

光源、光路、机械结构及自动化均为自主研发可以满足特殊（复杂表面）定制要求。

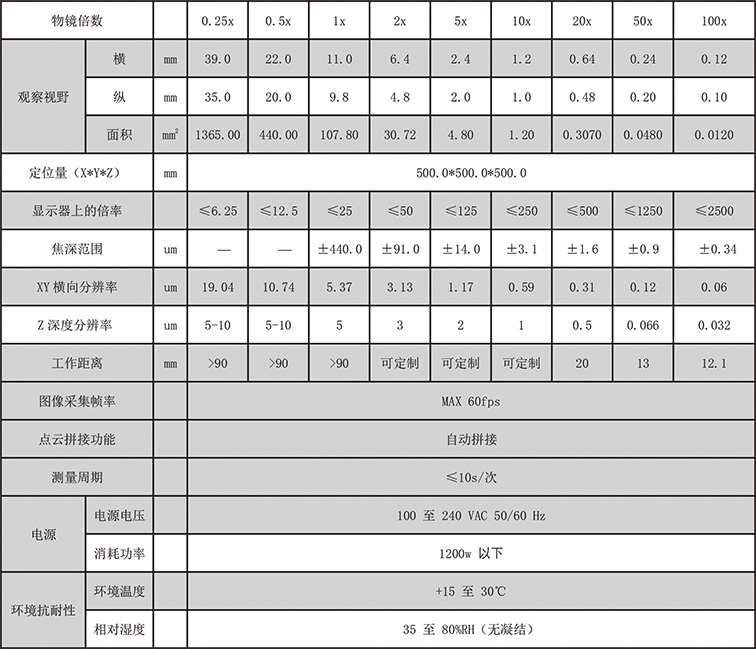

HyperV-18技术参数
