三维数控刀片外观缺陷检测系统

测量对象    数控刀片

测量内容    刃口崩缺、涂层颜色缺陷、二维尺寸测量、表面粗糙度等

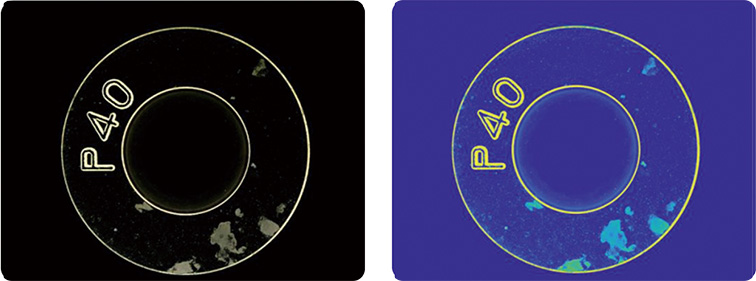

功能1    数控刀片涂层颜色缺陷检测（镜面反射刀片）

缺陷类型：涂层不均匀、涂层腐蚀等

检测能力：具备16777216种颜色分辨能力

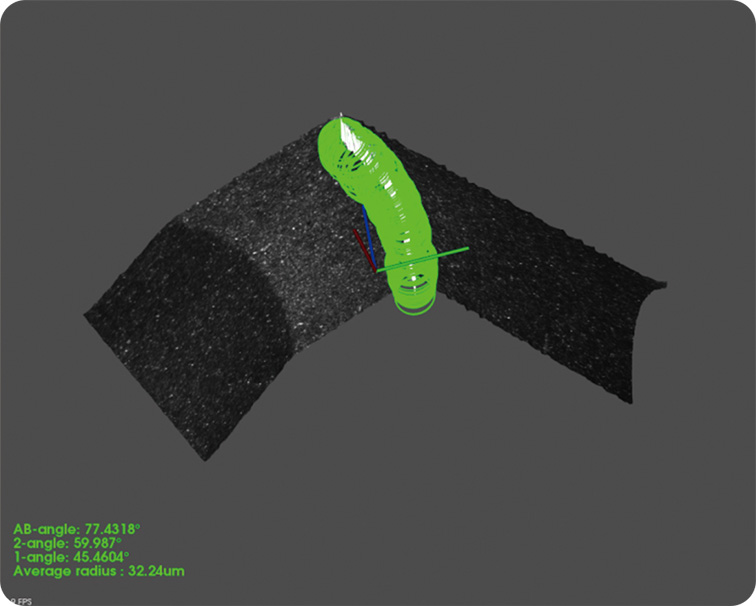

功能2    切削刃口钝化半径测量

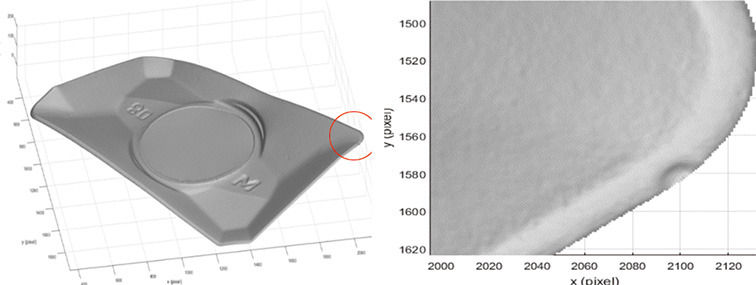

功能3    数控刀片刃口崩缺检测

检测精度：xy平面方向1um，z深度方向2um

崩缺尺寸：长186.011um，宽106.302um，深30um

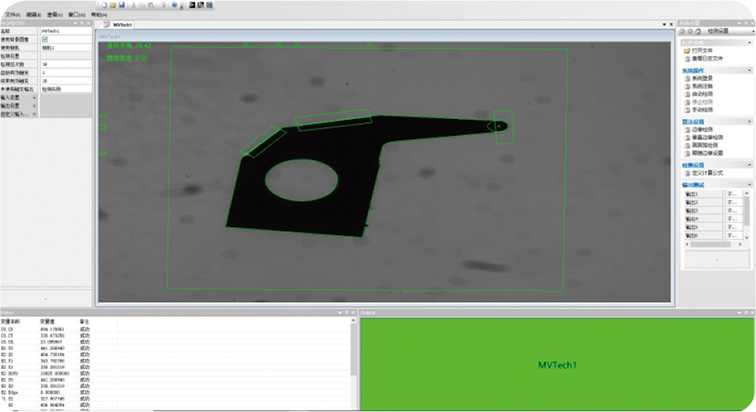

功能4    数控刀片二维尺寸一键测量

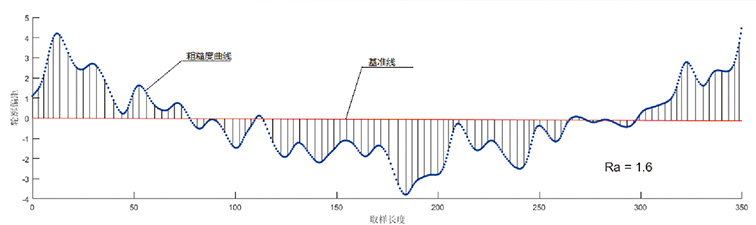

功能5    数控刀片表面粗糙度测量

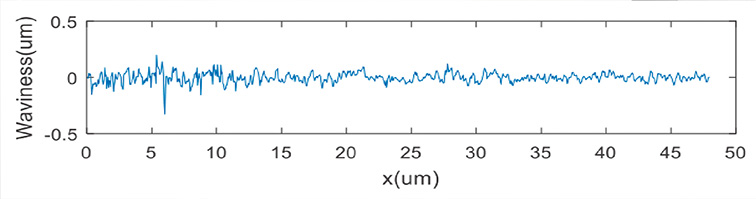

功能6    金刚石类刀具边缘波纹度测量

镜头倍率：50X或100X

检测精度：0.03um

检测范围：≤0.2mm

粗糙度：0.0316um   波峰波谷极差：0.5263um

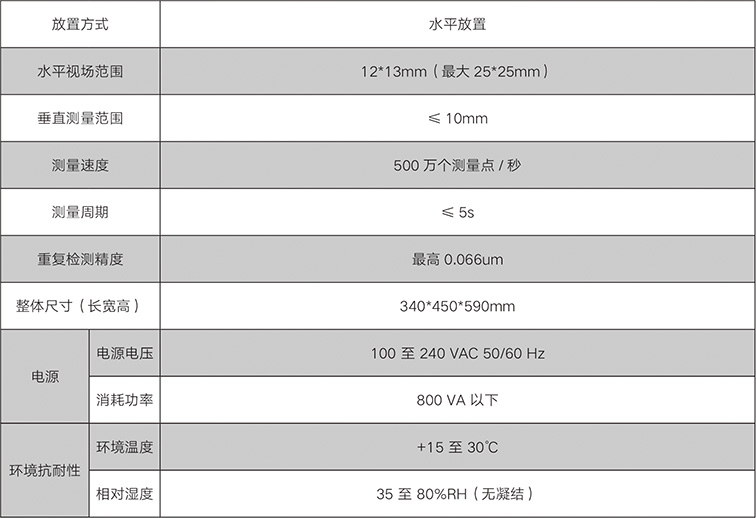

HyperV-06技术参数
